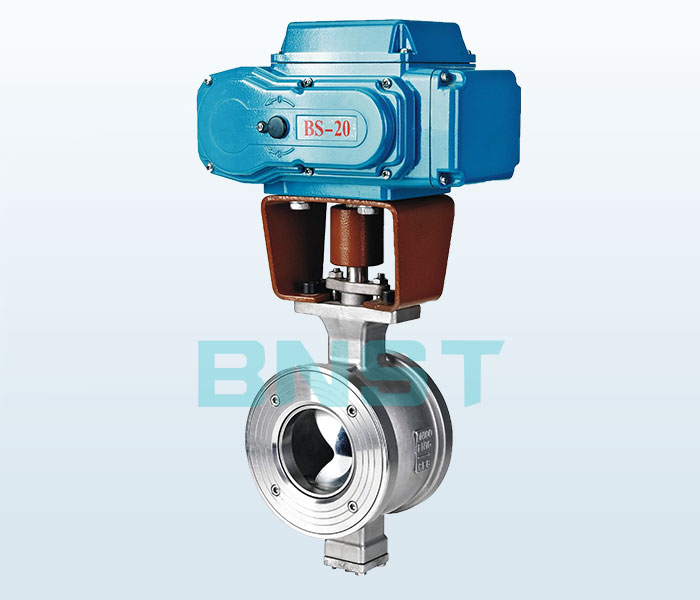

電動V型球閥
電動V型球閥
公稱通徑：DN25~300mm
公稱壓力：PN1.6~4.0MPa
主體材質：WCB、304、316
連接方式：對夾式、法蘭式
法蘭標準：GB、ANSI、DIN、JIS
電動執行器：開關型、調節型、防爆型
設計制造：GB/T12237/1989、ASME B16.34 、API608
結構長度：GB/T12221、ASME B16.10
連接尺寸：GB 9113.1、ASME B16.5
檢驗試驗：GB/T13927-1992、API 598,API6D
【VQ947H/VQ977H電動V型球閥-產品說明】
電動V型球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能可靠。球芯與閥座不會產生卡阻或脫離，使用壽命長。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。
【VQ947H/VQ977H電動V型球閥-主要零件材料】
零件名稱 | 材質 | |
閥體、閥蓋 | WCB | CF 8 |
密封圈 | 2Cr13+氮化 | 304+氮化 |
球體 | 2Cr13+硬格 | 304+硬格 |
閥座、閥桿 | 2Cr13 | 304 |
墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 |
雙頭螺柱 | 35CrMoA | 1Cr18Ni9Ti |
【VQ947H/VQ977H電動V型球閥-主要性能規范】
公稱壓力 | 試驗壓力（MPa) | 適用介質 | 適用溫度 | |
殼體試驗 | 密封試驗 | |||
1.6 | 2.4 | 1.76 | 水、油、氣及高粘度，含纖維、固體顆粒等介質 | -28℃～≤550℃ |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
【VQ947H/VQ977H電動V型球閥-主要外形尺寸】
公稱壓力 | 公稱通徑 | 尺寸（mm） | ||||||||
（mm） | （in） | W | L | W1 | L1 | d | d1 | H1 | H | |
PN1.6MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | - | 80 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | - | 240 | 297 | 90 | 148.5 | 326 | 259 | 252 | 420 | |
300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
PN2.5MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
ClASS150 | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | 11/2 | 65 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | 2 | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | 21/2 | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | 3 | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | 4 | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | 5 | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | 6 | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | 8 | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | 10 | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | 12 | - | 338 | - | 169 | - | ||||
|
